手套箱灯开关

借助该开关可使手套箱灯随着手套箱盖的开启/关闭而接通或断开。该开关安装在手套箱的侧面。

提示！

手套箱灯开关的安装位置取决于车型系列。正确的安装位置可以通过活窗在电路图上调出！
功能描述

总线端 Kl. 30B 接通之后可启用手套箱照明灯。

当打开手套箱盖时，灯会随着开关的状态变化而自动开启。

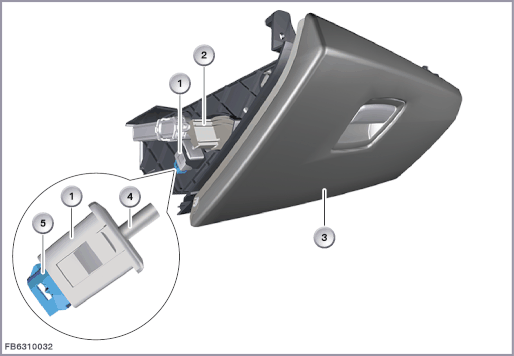

下图以 F01 为例显示手套箱灯开关。

索引

说明

索引

说明

1

手套箱灯的开关

2

止挡件

3

手套箱盖

4

挺杆

5

2 芯插头连接

开关为机械操纵式。在手套箱盖关闭时，止挡件会压在开关的挺杆上。电路中断。止挡件与手套箱盖连接在一起。

结构及内部错接

手套箱灯的开关通过一个 2 芯插头连接与车载网络相连。

索引

说明

1

手套箱灯的开关

线脚布置

线脚 Pin

说明

总线端 Kl. 30B

总线端 KI. 30B 基础运行

Kl. 31L

总线端 KI. 31L 负载接地
标准值

应注意手套箱灯开关的以下标准值：

参数

值

供电电压

9 至 16 V

温度范围

-40 至 80 °C
诊断提示
部件的功能检查

手套箱灯开关的功能检查不能通过诊断系统进行。



保留印刷错误、内容疏忽以及技术更改的可能性。
