前乘客侧后部、驾驶员侧后部、前乘客侧车门、驾驶员侧车门的登车照明灯

登车照明灯位于车门的下方区域内。它用于车辆外车门区域中的底板照明。

功能描述

根据车型系列，脚部空间模块 (FRM) 或前部车身电子模块 (FEM) 或车身域控制器 (BDC) 通过一个输出端为所有登车照明灯供电。登车照明灯会随着车门开 / 关而打开或者关闭。

如果在解锁的车辆上打开车门，车门锁中的门接点 (霍尔传感器) 的状态也改变。FRM 控制单元或 FEM 控制单元或 BDC 控制单元评估状态，并开启登车照明灯。

关闭车门时门接点的状态会再次改变。相应控制单元（FRM 或 FEM 或 BDC）关闭登车照明灯。

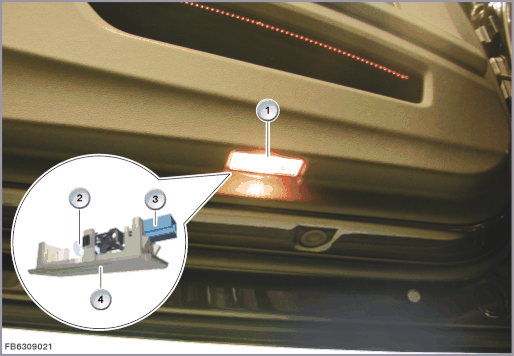

显示出 F01

索引

说明

索引

说明

1

登车照明灯

2

灯泡

3

2 芯插头连接

4

灯罩
结构及内部错接

根据车型系列，登车照明灯通过 2 芯插头连接与相应控制单元（FRM 或 FEM 或 BDC）相连。

登车照明灯配备有一个发光二极管或灯泡。

FRM 控制单元或 FEM 控制单元或 BDC 控制单元按脉冲宽度调制的信号（PWM 信号）给登车照明灯供电。

索引

说明

1

登车照明灯

线脚布置

线脚

说明

Kl. 31L

总线端 KI. 31 功率管接地

U

供电电压
标准值

注意登车照明灯的以下标准值：

参数

值

供电电压

9 至 16 V

温度范围

-40 至 80 °C
诊断提示
部件失灵

一盏登车照明灯失灵时，预计将出现下列情况：

部件的功能检查

可通过诊断系统对登车照明灯进行功能检查。同时所有登车照明灯将通过相应控制单元（FRM 或 FEM 或 BDC）按一个按脉冲宽度调制的信号（PWM 信号）进行控制。
