由天线接收到的发射器信号将在天线放大器中进行放大，并通过一个天线导线（FAKRA 插头）继续传输至相应控制单元（例如机头、视频模块）。
取决于国家规格和车辆装备，天线放大器的装备可能不同。
例如，天线放大器有以下规格：
带一个天线接口的天线放大器
带 2 个天线接口的天线放大器
带有通过导线以不可分方式连接的天线（例如电视天线）的天线放大器
每个天线放大器均通过一个天线导线与后部串联的设备（例如机头、视频模块）相连。由于通过天线导线进行幻象供电，因此天线放大器内的相应部件由后部串联的设备供电。
幻象供电是电工学中的一个概念。幻象供电表示通过本来用于信号传输的导线为远程系统(例如天线放大器)供电。在此以交流电压形式传输天线信号。为供电而叠加的直流电压对信号没有任何影响。
由发射器发射的高频电磁波在天线内产生几微伏（μV）的高频交流电压。信号振幅很小，通过导线继续传输到车辆内时很容易受到干扰。因此天线附近有用于放大这些信号的天线放大器。随后高频信号通过一个天线导线传输至后部串联的设备。

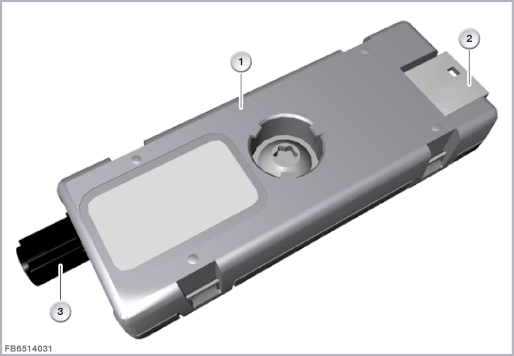

下图显示天线放大器，以 I12 为例。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
天线放大器 |
2 |
3 芯插头连接，（适用于 AM 天线、FM 天线和诊断导线的连接） |
| 3 |
FAKRA 插头，适用于天线导线 (FM/AM) 的连接 |

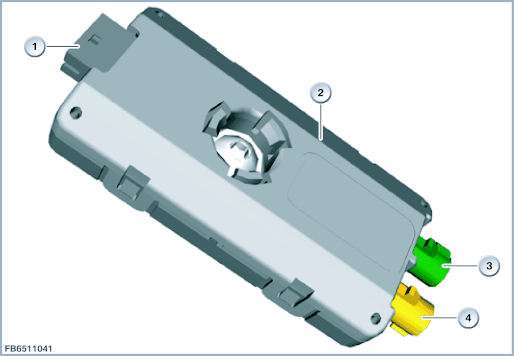

下图显示天线放大器，以 F25 为例。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
3 芯插头连接，（适用于 DAB 天线、电视天线和诊断导线的连接） |
2 |
天线放大器 |
| 3 |
FAKRA 插头，适用于天线导线（例如电视天线）的连接 |
4 |
FAKRA 插头，适用于天线导线的连接（DAB、频率范围：波段 III）的信号线 |
下图显示天线放大器，以 F07 为例。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
FAKRA 插头，适用于天线导线（例如电视天线）的连接 |
2 |
带天线的天线放大器 |
| 3 |
电视天线 |
天线放大器的构造和内部错接取决于国家规格和车辆装备。
通过一个 3 芯插头连接天线放大器最多可以与 2 个天线连接。
天线放大器通过天线导线与后部串联的设备连接。
| 索引 |
说明 |
|---|---|
| 1 |
天线放大器 |
例如，天线放大器可能以不可分方式与天线连接。
| 索引 |
说明 |
|---|---|
| 1 |
带天线的天线放大器 |
| 2 |
天线 |
| 3 |
天线放大器 |
线脚布置
3 芯插头连接
| 线脚 Pin |
说明 |
|---|---|
| SIG |
信号线，例如用于电视信号 |
| SIG2 |
诊断信号线 |
| SIG3 |
信号线，例如用于 DAB 信号（频率范围：波段 III）的信号线 |
线脚布置
FAKRA 插头带天线导线
| 线脚 Pin |
说明 |
|---|---|
| ANT |
天线导线，例如用于 DAB 信号（频率范围：波段 III）至主机 |
| ANT |
天线导线，例如用于电视信号至视频模块 |
| 屏蔽 |
屏蔽 |
注意天线放大器的下列标准值：
| 参数 |
值 |
|---|---|
| 温度范围 |
-40 至 85 °C |
后部串联的设备（例如主机、视频模块）具有自诊断能力。这些设备可以通过幻象供电的电流识别所用天线系统中的下列状态：
断路
对地短路或对正极短路
