右前车门安全气囊传感器

右前车门安全气囊传感器安装在车门内板上。右前车门安全气囊传感器和左前车门安全气囊传感器是相同的部件。

右前车门安全气囊传感器支持侧面碰撞识别。将对安全气囊传感器的信号及横向加速度信号进行分析，以保证快速的触发时间。

系统将对碰撞安全模块(ACSM) 的信号进行分析。

ACSM 表示 ”Advanced Crash Safety Module”，即碰撞安全模块。

功能描述

右前车门安全气囊传感器是一个压力传感器。发生侧面碰撞时车门表面板被压向里面，于是车门内室减小。因此车门内室中的压力上升。压力传感器将记录这个压力上升。在电子模块内，将把压力传感器的信号进行数字化处理，并周期性发往碰撞安全模块。在碰撞安全模块 (ACSM) 中，将对数据进行分析。

索引

说明

索引

说明

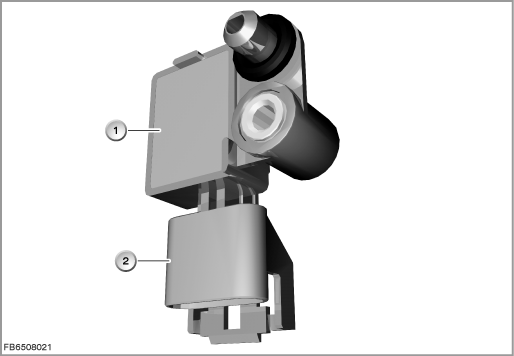

1

右前车门安全气囊传感器

2

2 芯插头连接


结构及内部电路

右前车门安全气囊传感器由以下部件构成：

索引

说明

索引

说明

1

压力传感器

2

电子模块



线脚布置

线脚

说明

SIG+

信号线 (+) 及供电电压

SIG-

信号线 (-)


标准值

右前车门安全气囊传感器由碰撞安全模块 (ACSM) 供电。数据通过双线连接进行传送。

注意右前车门安全气囊传感器的以下额定值：

参数

值

电压范围

5.6 至 16 V

环境压力范围

60 至 130 kPa

压力范围

± 234 kPa

温度范围

-40 至 85 °C


诊断提示
部件失灵：

在右前车门安全气囊失效时，预计将出现以下情况：
