利用音频测试 CD 测试，可对驱动器进行自动检查。利用以下控制单元，可进行自动质量控制：

-

主机
-

车用收音机

-

后座区视听设备
-

DVD 转换匣



音频测试 CD 说明

在音频测试 CD 上，特意加上了刮痕。利用这些规定的刮痕，驱动器可进行自我检查，并发回检测结果。音频测试 CD 可在出现以下投诉时使用：

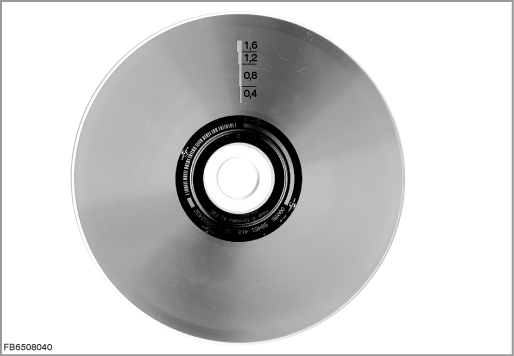

音频测试 CD 上的以下音乐曲目上有刮痕：

曲目

刮痕宽度

0 - 7

无刮痕

8 - 10

0.4 mm

11 - 13

0.8 mm

14 - 16

1.2 mm

17 - 19

1.6 mm

20 - 24

无刮痕

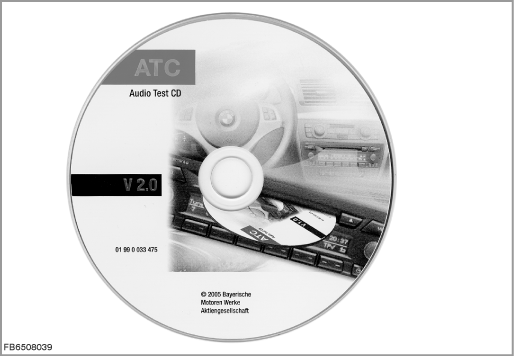

该图仅为示例。每一次发行新的音频测试 CD 时，版本号 (此处为 V 2.0) 都会提高 (例如更高的版本可能是 V 3.0)。



CD 和 DVD 的几何特征CD 的外形

车辆中的所有 CD 或 DVD 驱动器只允许装载标准 CD。不符合标准的 CD 可能损坏转换匣。只允许将符合几何特征规定的 CD 装入 CD 光盘转换匣中。

只允许使用上图所示的 CD 格式。除了该格式外，还必须符合下面说明的几何特征。只有当格式和几何特征与规定一致时，转换匣才能无故障地工作。

几何特征：

规定：

格式：

圆形

直径 (D1)：

15 mm

直径 (D2)：

120 mm

CD 厚度：

1.1 mm ‐ 1.5 mm

在下图中示出了不符合标准的可能格式。这些格式或类似的格式可能损坏盘符。



CD 边缘

CD 边缘应是矩形的。变形的或损坏的边缘都是潜在的故障源。变形的或损坏的边缘可能导致，CD 不能被正确吸入或弹出。

CD 边缘

特征

1

矩形

2

变形、损坏
CD 和 DVD 的视觉特征

除了几何特征外，还必须检查 CD 光盘和 DVD 光盘的外观特征。

特征

问题

刮痕

CD 或 DVD 上的刮痕会影响播放。媒质上深的刮痕可能导致读故障。在最坏的情况下无法识别 CD 的全部内容。

已刻录的CD

‐ 大量低劣的裸盘不符合几何规定。

‐ 在自己刻录时 CD 质量可能受损失。

带标签的刻录 CD

‐ 粘贴的标签可能由于驱动器中过高的温度而松动并导致损坏。

‐ 粘贴的标签会改变 CD 厚度。这种改变必须在几何特征方面同时进行检查。
