音频此插孔（AUX 输入接口）用于将外部音频源（例如 MP3 或 CD 播放机）连接到 3.5 毫米的插塞上。通过外部音频源的操作元件进行操作。
可以将带 USB 接口的 AUX-In 接口作为特种装备（SA 6FL“USB 音频接口”）使用。通过此 USB 音频接口将带 USB 接口的外部音频源集成到车辆的视听设备中。
为了连接移动电话中的 MP3 播放机，将提供一个 Smartphone（智能手机）的音频连接器（特种装备 (SA) 6NF“移动电话中音乐播放器的扩展连接”）。
通过控制器和中央信息显示器上的显示进行操作。通过车内的扬声器输出声音。
只播放音频文件。无法访问其他文件（例如视频）。
由于市场上可买到的 MP3 播放器与 USB 记忆棒之间存在技术差异，所以无法确保所有设备都能利用 USB 接口正常运行。要确保正常运行，必须使用通过 BMW Group 兼容性测试的设备。
显示“不兼容的设备”指示车辆内使用了不合适的设备类型。
如果 MP3 播放器或 USB 记忆棒与 USB 接口的相互作用不正常，也可能是因为音频文件的设码错误或特殊。
如果将 AUX-In 接口上的外部音频源连接到插塞上，音频数据将通过一根音频线传输至主机。通过 iDrive 选择音频源。在外部音频源中选择曲目。
通过带 USB 接口的 AUX-In 接口可以将合适的 MP3 播放器（例如 Apple iPod）和 USB 记忆棒连接到车辆的 USB 接口上，并播放存储的音频文件。将数据从 USB 端口传输至电话控制单元。电话控制单元将数据通过 MOST 总线传输给主机。
可以在外部音频源中或通过 iDrive 选择曲目。通过 iDrive 进行选择时，会在中央信息显示器上显示播放列表。
利用 BMW Group 部件配件中所包含的 Apple iPod 适配接口(USB 和 AUX-IN 的 30 芯插头 Y 型适配接口)将 Apple iPod 设备连接到车辆上。这样就可以快速访问 iPod 的音频文件并加载 iPod。
通过双向数据线将其他的 MP3 播放器或 USB 记忆棒连接到车辆上。此外，也可以加载外部设备（电流最大为 500 mA）。为避免功能故障，不得同时连接至车辆的 12 V 插座上。
不建议借助 USB 接口播放利用 USB 接口存储在移动电话中的音乐文件。由于某些型号的移动电话不能同时进行电话的蓝牙操作和音乐播放，所以无法保证接听或中断呼叫。
为了连接移动电话中的 MP3 播放机，将提供一个 Smartphone（智能手机）的音频连接器（特种装备 (SA) 6NF“移动电话中音乐播放器的扩展连接”）。
将移动电话中的 MP3 播放器连接到车辆系统中，使其可以通过外部音频源(例如 MP3 播放器、iPod、USB 记忆棒等)或目前位于相应的快速压紧适配接口中的 Smartphone(智能手机)播放音频。务必将移动电话的 MP3 播放器与特种装备（SA 6FL“USB 音频接口”）连接在一起。
将这两个特种装备（SA 6FL 和 SA 6NF）组合在一起时，车辆便具有一个新的 AUX-In 接口，具有内部开关功能。这样可将来自弹出盒的音频信号，或在第二个开关位置内将通过塞孔或 Y 线控制的外部音频设备的音频信号接通至电话控制单元。可通过插入一个插塞来触发第二个开关位置。通过 iDrive 菜单在各自的 Smartphone（智能手机）菜单中进行操作和导航。与特种装备 SA 6FL“USB 音频接口”不同，为此不再需要附加的适配接口。已经将 USB 集线器和 AUX-In 接口的相应接线集成到车辆电线束中。电子控制装置安装在弹出盒中。
不能通过带 USB 接口的 AUX-In 接口上的 USB 接口进行导入。这种 USB 接口规定只可用于外部音频源的播放。车辆的手套箱内备有一个 USB 接口，用来进行导入/导出（数据复制或数据存储）。

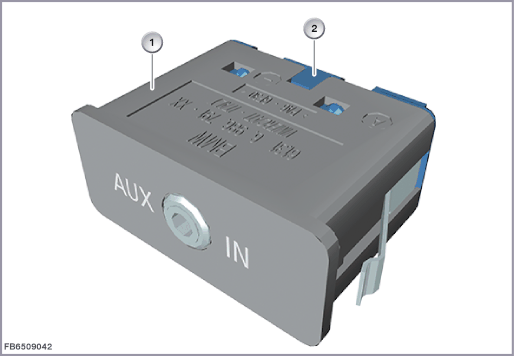

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
AUX 输入接口 |
2 |
4 芯插头连接 |

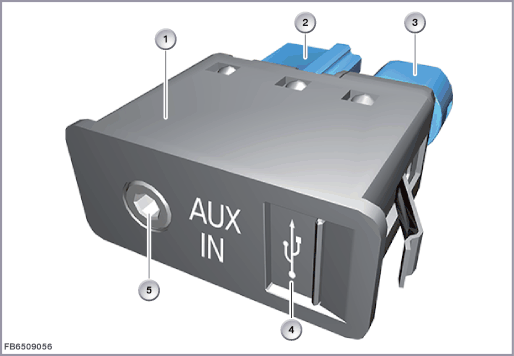

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
带 USB 接口的 AUX-In 接口 |
2 |
插头连接（用于 AUX 输入接口）： 在 SA 6FL 中为 4 芯 在 SA 6NF 中为 6 芯 |
| 3 |
4 芯插头连接(连接至 USB-Hub 或电话控制单元) |
4 |
USB 接口（通过一个滑动机构进行保护） |
| 5 |
AUX 输入接口 |
AUX 输入接口通过一个 4 芯插头连接与机头连接。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
AUX 输入接口 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| SIG |
接地连接 |
| SIG2 |
到主机的音频线（左通道） |
| SIG3 |
到主机的音频线（右通道） |
| 1 个线脚 Pin 未使用。 |
|
在带 USB 接口的 AUX 输入接口上，USB 接口通过双向数据线与 USB-Hub 连接或直接与电话控制单元连接。
特种装备 (SA) 6FL“USB 音频接口”
在带 USB 接口的 AUX 输入接口上，AUX 输入接口通过一个 4 芯插头连接与电话控制单元连接。
特种装备 (SA) 6NF“移动电话中音乐播放器的扩展连接”
在带 USB 接口的 AUX 输入接口上，AUX 输入接口通过一个 6 芯插头连接与弹出盒和电话控制单元连接。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
带 USB 接口的 AUX-In 接口（SA 6FL 与 SA 6NF 一起显示） |
2 |
USB 连接 |
| 3 |
AUX 输入接口 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| AUX 输入接口 |
|
| SIG |
接地连接，与电话控制单元的连接 |
| SIG2 |
音频线(左侧通道)，与电话控制单元的连接 |
| SIG3 |
音频线(右侧通道)，与电话控制单元的连接 |
| SIG4 |
接地连接，连接到弹出盒（仅在 SA 6NF 中） |
| SIG5 |
音频线（左通道），连接到弹出盒（仅在 SA 6NF 中） |
| SIG6 |
音频线（右通道），连接到弹出盒（仅在 SA 6NF 中） |
| USB 接口 |
|
| SIG7 |
+ 数据导线，例如连接到 USB 集线器 |
| SIG8 |
- 数据导线，例如连接到 USB 集线器 |
| SIG9 |
供电 5 V，例如连接到 USB 集线器 |
| SIG10 |
接地连接，例如连接到 USB 集线器 |
注意带 USB 接口的 AUX-In 接口的以下标准值：
| 参数 |
值 |
|---|---|
| 电压范围 |
9 至 16 V |
| USB 接口上的最大电压 |
5 V |
| USB 接口上的最大额定电流 |
500 mA |
| 温度范围 |
-40 至 85 °C |
AUX-In 接口或带 USB 接口的 AUX-In 接口不具备自诊断功能。利用诊断系统可对 AUX 输入接口或带 USB 接口的 AUX 输入接口进行功能检查。
