52 18 081
拆卸和安装/更换左侧或右侧靠背中的盖板 (上部开口处的盖板) (John Cooper Works 座椅)
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
专用工具概述
2 298 505
装配楔
用于
1
2
3
4
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
52 18 081
拆卸和安装/更换左侧或右侧靠背中的盖板
(上部开口处的盖板) (John Cooper Works 座椅)
(上部开口处的盖板) (John Cooper Works 座椅)
一般信息
准备工作
1
–

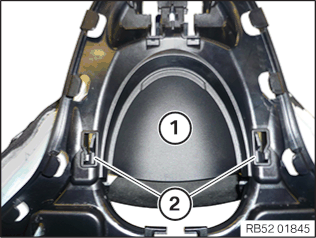

拆卸靠背解除联锁装置的盖板
将盖板
1
在标记点小心地用专用工具
2 298 505
从前排座椅后面板
2
松脱。
2
–
将后面板从前部座椅靠背拆卸
将后面板
4
在标记点
1
小心地用专用工具
2 298 505
松脱。
将后面板
4
在标记点
2
小心地用专用工具
2 298 505
松脱。
将后面板
4
朝箭头方向从标记点
3
抽出。
3
–
拆卸开口中的下部盖板
从标记标记区域取下座椅套
1
。
将夹子
1
用专用工具
2 298 505
松脱。
将座椅套
2
向前倾斜。
将盖板
1
从卡子
2
松开并从盖板
3
取下。
核心任务
4
–
拆卸开口中的上部盖板
将盖板
1
用专用工具
2 298 505
从卡子
2
中松脱并拆卸。
5
–
安装开口中的上部盖板
正确定位盖板
1
并嵌入卡子
2
中。
后续工作
6
–
安装开口中的下部盖板
将盖板
1
正确定位到盖板
3
中并嵌入卡子
2
。
将夹子
1
嵌入。
如图所示定位座椅套
2
。
将座椅套
1
嵌入标记区域。
7
–
将后面板安装到前部座椅靠背上
将后面板
4
朝箭头方向插入标记点
3
。
小心地将后面板
4
嵌入标记点
2
和
3
。
8
–
安装靠背解除联锁装置的盖板
将盖板
1
正确安装到前排座椅上的后面板
2
。
小心地将盖板
1
嵌入标记点。
