52 13 030 拆卸和安装/替换左侧或右侧前部座椅(手动/电动)上的靠背骨架
警告！

受伤危险！
座椅骨架具有十分锋利的边缘，会造成切割伤害。
在座椅骨架区域内极其小心地进行维修，必要时戴上防护手套。


注意！

在棱边锋利的座椅机械机构上有损坏危险。
将所有导线小心地穿过座椅靠背机械机构。
注意无弯折和无拉伸敷设。
注意插头连接的正确锁止。
注意插头在卡子中的位置是否正确。


注意！

  • 微密封螺栓在重新使用时必须用 Loctite 浸润。
  • 螺栓连接必须在 20 分钟内结束(开始硬化)
  • 微密封螺栓 不允许再拧紧
  • 螺母的螺纹在多次使用时必须事先清洁


需要的准备工作：

  • 拆下 靠背套


拆卸：
松开插头外壳 (1)。
松开导线扎带 (2)。
向外挤压解锁凸耳 (3) 并拔出插头 (4)。
松开所有支架中的电缆 (5) 并抽出。
带有座椅加热装置的设计：
松脱插头 (6)。
松开所有支架中的相应电缆并抽出。
带有 Isofix 的设计：

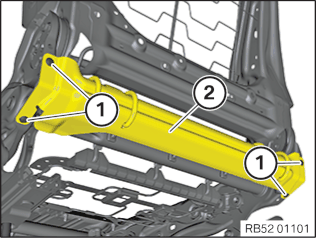

钻开铆钉 (1)。
拆下支架  (2)。
去除铆钉残留物。

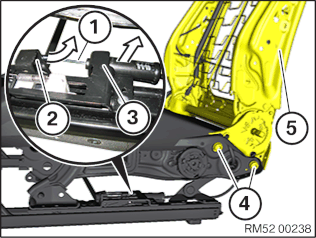

仅 F56/F57：从支架（2 和 3）中取下拉线 (1)。
竖直放置整个靠背骨架。
松开左右螺栓 (4)。
取下靠背骨架 (5)。
在更新时视车型而定：
  • 改装 腰部支撑
F56/F57:

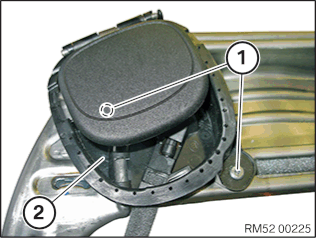

掀开靠背解锁装置 (2)。
将工作区遮蔽，然后钻孔造出铆接点 (1)。
将靠背解锁装置 (2) 整体向上从座椅骨架中抽出。
F56/F57:
将靠背解锁装置整体插入到座椅骨架中。
放置靠背解除联锁 (2)，打开并安装铆钉 (1)。
零件：更新铆钉 (1)。
安装：
安装靠背骨架 (5)。
拧紧左右螺栓 (4)。
拧紧力矩 52 10 2AZ。
仅 F56/F57：将拉线 (1) 嵌入到支架 (2) 和 (3)。
带有 Isofix 的设计：
将支架 (2) 用铆钉 (1) 固定。
穿入电缆 (5) 并嵌入所有支架。
将插头 (4) 推入插头外壳 (1)，直到听见解锁凸耳 (3) 发出卡合响声为止。
安装导线扎带 (2)。
嵌入插头外壳 (1)。
带有座椅加热装置的设计：
穿入相关的电缆并嵌入所有支架。
连接插头 (6)。
零件：更新导线扎带 (2)。
所需的修整：

  • 安装 靠背套
