拆卸：

松开夹箍 (1)。

拆下纯空气管道 (2)。

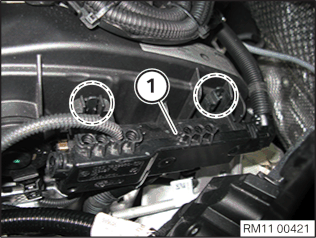

将标记区域内的导线导向件 (1) 解除联锁并从气缸盖罩上向上拔出。

将进气执行器的插头 (1) 解除联锁并断开。

将排气执行器的插头 (2) 解除联锁并断开。

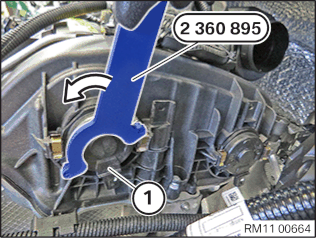

将进气执行器 (1) 用专用工具 2 360 895 沿箭头方向扭转约 50°并取下。

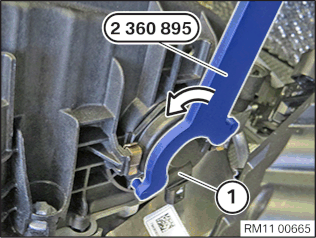

将排气执行器 (1) 用专用工具 2 360 895 沿箭头方向扭转约 50°并取下。

安装：

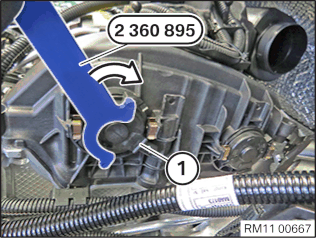

放置排气执行器 (1) 并用专用工具 2 360 895 沿箭头方向转动，直到挡块紧贴夹子。

放置进气执行器 (1) 并用专用工具 2 360 895 沿箭头方向转动，直到挡块紧贴夹子。

连接进气执行器的插头 (1)。

连接排气执行器的插头 (2)。

将导线导向件 (1) 从上部嵌入气缸盖罩中。

注意确保锁止件已正确嵌入到标记区域内。

安装纯空气管道 (2) 并用夹箍 (1) 固定。

所需的修整：
