11 61 365 拆卸和安装 / 更新左侧增压空气导管 (B38A)
注意！

增压空气导管泄漏时废气涡轮增压器 有损坏危险！


需要的准备工作：

拆卸 进气消音器壳。
拆卸前部 机组防护板。
拆下 推力缓冲区。 (F57)


拆卸：
提示：

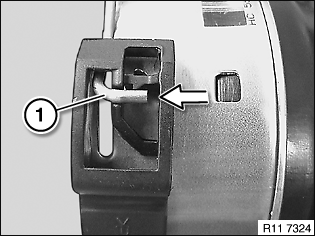

锁止件 (1) 必须嵌入支架中(参见箭头)。

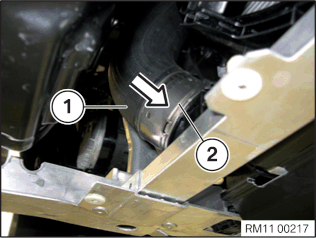

用合适的工具松开两侧的锁止件 (1)。

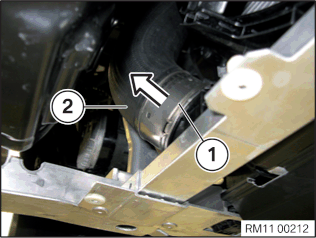

将增压空气导管 (2) 从增压空气冷却器中拔下。

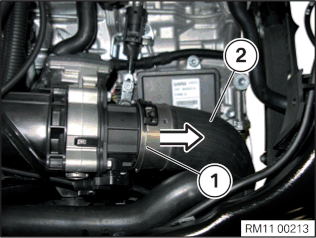

用合适的工具松开两侧的锁止件 (1)。
将增压空气导管 (2) 从节气门中拔下。

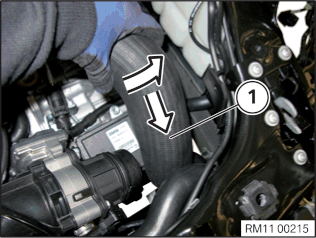

旋转并向上拆卸增压空气导管 (1)。
安装准备：
注意！

增压空气导管泄漏时废气涡轮增压器 有损坏危险！


检查密封唇 (1) 是否损坏。
提示：

如果密封唇(1)受损，必须更新密封件。


安装说明：

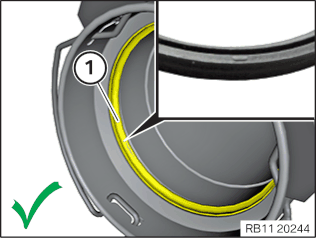

检查密封件 (1) 的正确安装：


密封件 (1) 显示压力管中正确安装。
安装说明：

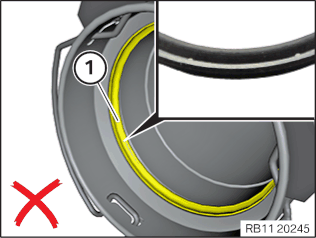

检查密封件 (1) 的正确安装：


密封件 (1) 显示压力管中 不正确安装。
安装：
将锁止件 (1) 从支架中松开。

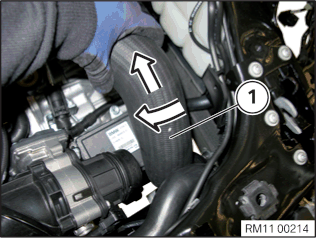

旋转并向下穿入增压空气导管 (1)。
将增压空气导管 (1) 插到节气门上并于两侧嵌入锁止件 (2)。
将增压空气导管 (1) 插到增压空气冷却器上并于两侧嵌入锁止件 (2)。
所需的修整：
  • 安装前部 机组防护板。
  • 安装 推力缓冲区。 (F57)
  • 安装 进气消音器壳。
  • 检查增压段的密封性。
  • 对 DME 进行功能检查。
