11 65 020 拆卸和安装/更新废气涡轮增压器
警告！

有烫伤危险！
仅当发动机 已冷却时，才能进行该维修工作。


注意！

应注意有关 静电损坏防护 (ESD 防护) 的提示！


提示：

查询废气涡轮增压器故障。


需要的准备工作：

  • 排放 冷却液。
  • 拆下 废气触媒转换器。
  • 拆下 机油回油管。
  • 拆下 进油管。
  • 拆下右侧 增压空气导管。
  • 拆卸 风窗框板盖板。
  • 拆卸 前悬挂托架。（仅 F60）


拆卸：

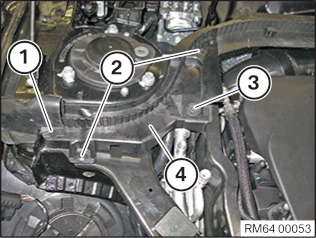

松开膨胀铆钉 (2)。
松开螺栓 (3)。
将盖板 (4) 置于一侧。

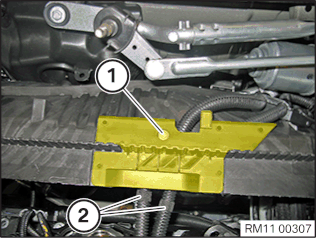

松开螺栓 (1)。
将电线束 (2) 连同盖板一起置于一侧。

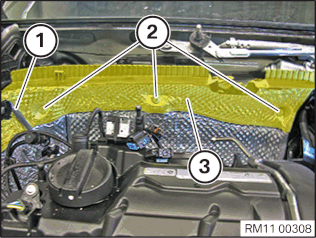

松脱燃油管路 (1)。
松开螺栓 (2)。
向上拆卸前围板上部总成 (3)。

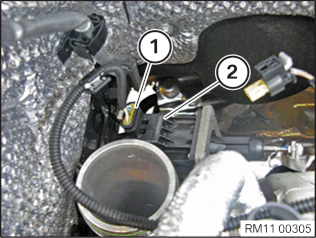

将插头 (1) 从减压装置阀门调节器 (2) 上松脱。
仅限带外部冷却液管的规格：
松开螺栓 (1)，拆下冷却液管 (2) 和 (3)。
注意！

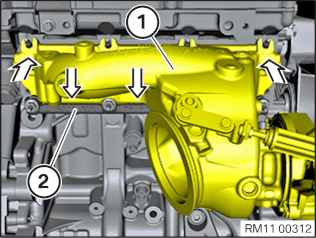

排气歧管 / 废气涡轮增压器 (1) 并非以螺栓连接在下部，而是夹紧在该处。
在拆卸 / 更换排气歧管 / 废气涡轮增压器 (1) 时，夹紧条 (2) 仍处于拧紧状态。
只需要松开上部螺栓连接。

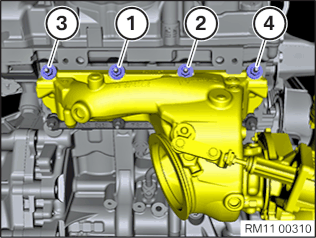

按照顺序 ( 4 - 1) 松开上部螺栓连接。
有损坏危险！
如果废气涡轮增压器 (1) 卡住：
力 只能施加到涡轮外壳或 排气歧管上！
不要拉动压缩机壳体或废气门调节器！
注意！

排气歧管采用水冷却。
可能有更多的冷却液排出！


将排气歧管 / 废气涡轮增压器 (1) 从气缸盖上松开 (参见箭头)，并向上从端子排 (2) 中抽出。
松脱燃油箱排气管 (1)。

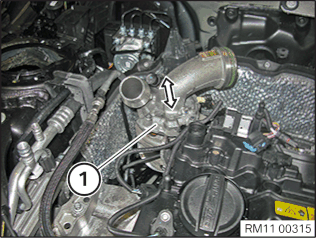

将排气歧管 / 废气涡轮增压器 (1) 向上拆下。
安装准备：
安装说明：

废气涡轮增压器有损坏危险！
废气涡轮增压器的 首次加注不足将会导致干运转。
更换废气涡轮增压器时， 务必注意确保首次加注 正确。

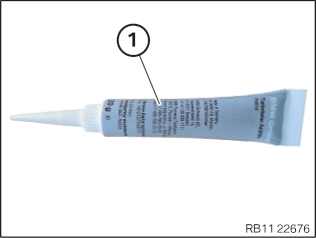

在废气涡轮增压器中加注 合适的添加剂（参见电子零件目录）。


安装：
提示：

在安装排气歧管/废气涡轮增压器前应检查下列部件：
发动机机油和冷却液及螺栓连接：检查进油管路和回流管路是否存在污染、堵塞，进行清洁，必要时进行更新。
检查空气滤清器是否脏污 (物体颗粒)，如有必要，进行更新。
如果进油管路和回流管路污染严重，建议更换发动机机油及机油滤清器。
检查曲轴箱通风功能是否正常。
更换所有密封件。

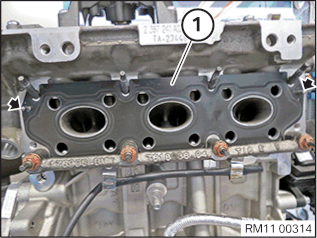

零件：更新密封件 (1)。
提示：

注意安装方向。气缸盖侧零件号码。


将密封件 (1) 安装到气缸盖上。
注意！

有损坏危险！
如果废气涡轮增压器 (1) 卡住：
力 只能施加到涡轮外壳或 排气歧管上！
不要拉动压缩机壳体或废气门调节器！


将排气歧管 / 废气涡轮增压器 (1) 向下插入。

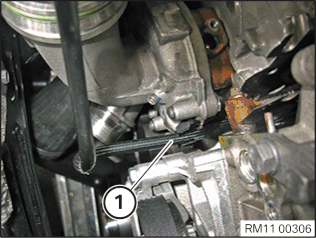

嵌入燃油箱排气管 (1)。

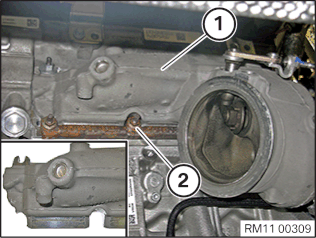

将排气歧管 / 废气涡轮增压器 (1) 向下插入夹紧条 (2) 中，并将其紧贴气缸盖 (参见箭头)。
注意！

遵守拧紧力矩！


旋入螺母，并按照顺序 ( 1 - 4) 拧紧。
拧紧扭矩： 11 62 1AZ。
仅限带外部冷却液管的规格：
零件：O形环。
更换 O 形环。
定位冷却液管 (2) 和 (3)。
拧紧螺栓  (1)。
拧紧扭矩： 11 65 2AZ。
连接减压装置阀门调节器 (2) 的插头 (1)。
安装前围板上部总成 (3)。
拧紧螺栓 (2)。
嵌入燃油管路 (1)。
将电线束 (2) 连同盖板一起安装在前围板上部总成上。
拧紧螺栓 (1)。
定位盖板  (4)。
拧紧螺栓 (3)。
安装膨胀铆钉 (2)。
所需的修整：
  • 安装右侧 增压空气引导系统。
  • 安装 进油管。
  • 安装 机油回油管。
  • 安装废气触媒转换器。
  • 安装 风窗框板盖板。
  • 安装 车顶撑杆。（仅 F60）
  • 加注 冷却液。
