通过 (IMIB) 集成测量接口盒进行蓝牙测试R2



使用智能测量系统接口盒 R2（IMIB）可进行独立的车辆组件蓝牙测试。此时 IMIB 就如同一部移动电话，可以连接到待检查车辆上。可以在车辆操作说明中查看通过蓝牙与车辆建立联系的方法，也称为蓝牙连接。



注意：

蓝牙测试的结果，作为 IMIB 上的 独立 版本将 不 应用到诊断记录中。蓝牙测试用于在车辆上诊断的附加工具。如果测试不成功，则通过诊断系统执行车辆诊断！只有在完整诊断之后才能确保结算进行。



为了能成功完成蓝牙测试，必须注意下列边界条件。

智能测量系统接口盒 R2 (IMIB) 也支持通过 SSP（Secure Simple Pairing）连接的方式。 对此再次按步骤 5 执行。

进行蓝牙测试需遵循以下步骤：

步骤 1（准备 IMIB）

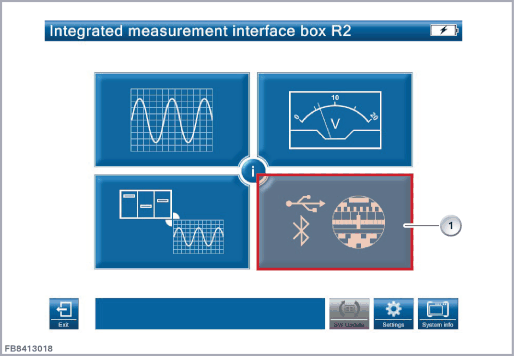

在 IMIB 上的开始菜单内选择右下菜单选项，随后选择菜单选项<蓝牙测试>。



步骤 2（准备车辆）

在车辆上激活蓝牙。如操作说明所述激活车辆的设备查找。



步骤 3（蓝牙设备查找）

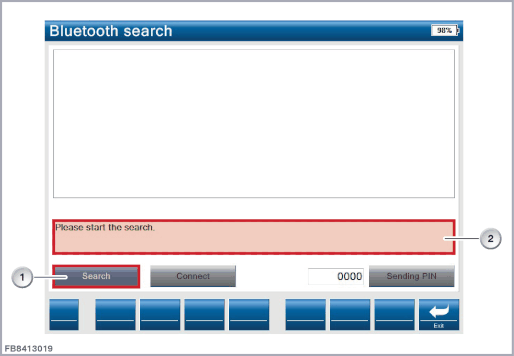

通过点击 IMIB 上的按钮 <查找> 开始查找激活的车辆。

1

按钮 <查找>

2

注解栏



提示！

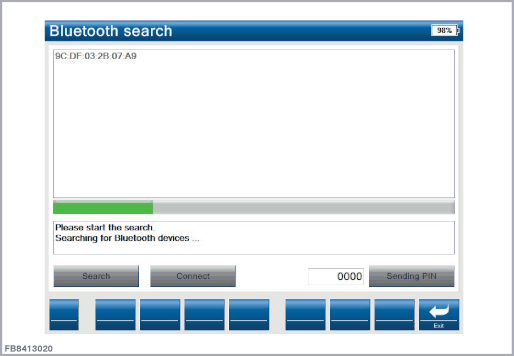

最先显示的是找到的蓝牙设备的硬件地址。所安装的过滤器只负责找到车辆。无法与其它设备连接。

绿色的提示栏显示查找进度。

设备地址可能会多次出现在该列表中。

查找结束后显示 IMIB 可连接车辆的名称。

整个查找过程可能会持续 30 秒钟。

如果找到了设备，则该设备会如第 4 点所述显示出来。



提示！

已找到的车辆以名称（品牌）和号码（底盘号码的后 5 位）在 IMIB 处登录。

举例：

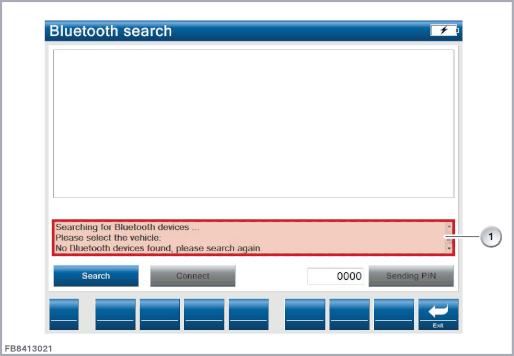

如果未找到带有相应标记的设备，则会在 IMIB 显示屏上显示出来，选择窗口仍为空白。

1

在注解栏内显示蓝牙连接的状态（未找到蓝牙设备）。



在这种情况下，蓝牙设备的查找最多重复五次，参见步骤 3 中所述。



步骤 4（选择并连接车辆）

在列表中选择要连接的车辆。然后点击 <连接>。

提示！

只能建立从 IMIB 到车辆的连接，不能反向建立。

1

找到的车辆列表（IMIB R2 可以通过蓝牙与车辆连接）。

2

按钮 <连接>

3

蓝牙密码输入栏

4

屏幕键盘按钮

5

按钮 <发送 PIN>



输入蓝牙密码到 IMIB。举例：9876

为在 IMIB 上输入蓝牙密码，可激活显示屏上的输入栏。通过左侧回车键或 IMIB 屏幕键盘确定蓝牙密码。

然后点击 <发送 PIN> 确认。

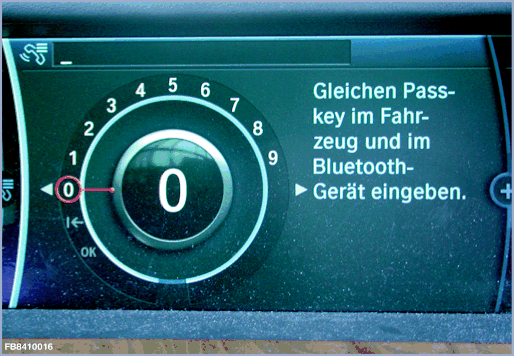

在车辆中输入蓝牙密码并通过 <确定> 按钮确认。必须在 30 秒钟内在车辆上完成蓝牙密码输入和确认。

提示！

用于测试的蓝牙密码不运行超过 4 位。（例如在带有 Combox 的 F01 上。）

提示！

E46、E83、E53、E85、E86、E65、E66、E67、E68 和 RR1、RR2、RR3（根据不同的装备）车型配备有固定的蓝牙密码。在这些车辆上取消了车辆中的蓝牙密码输入。待使用的蓝牙密码位于车辆文件中或控制单元标签上。此外，可以通过电话控制单元功能而读取。



步骤 5（仅限 SSP - Secure Simple Pairing）

在列表中选择要连接的车辆。然后点击 <连接>。

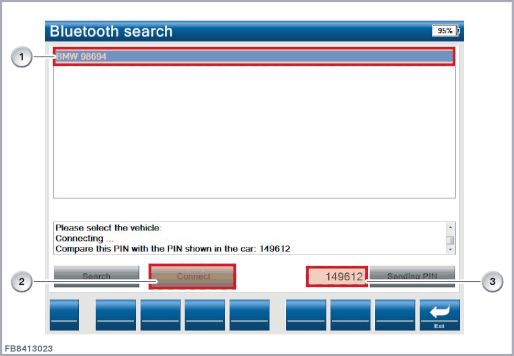

IMIB 显示屏上显示蓝牙密码。车辆中必须显示相同的蓝牙密码。如果两个号码一致，则在车辆中通过 <确定> 确认。

1

找到的车辆列表（IMIB R2 可以通过蓝牙与车辆连接）。

2

按钮 <连接>

3

蓝牙密码显示范围



步骤 6（成功连接时）

如果成功建立连接，则在 IMIB 显示屏上显示出来。

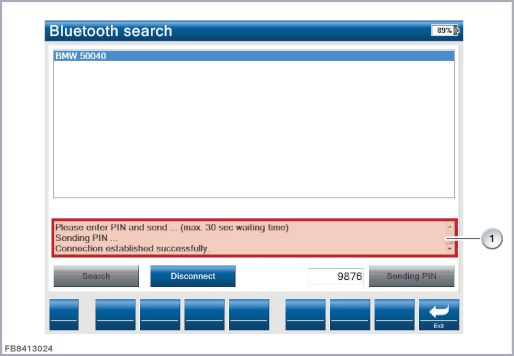

1

在注解栏内显示蓝牙连接的状态（蓝牙连接成功）。

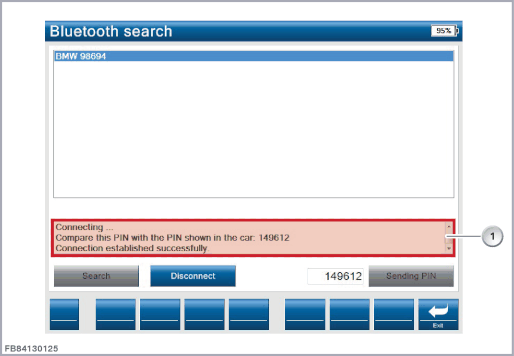

1

在注解栏内显示蓝牙连接的状态（蓝牙连接成功，对于 SSP - Secure Simple Pairing）。



提示！

IMIB 的设备名称为：IMIB XXXXX （XXXXX = IMIB 的系列号）

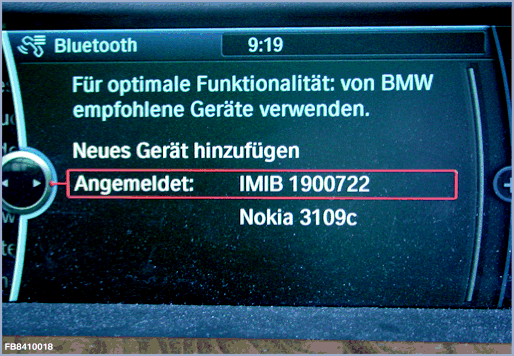

如果车辆控制显示（如果存在）上显示 IMIB 的设备名称和所连接的蓝牙设备列表，则蓝牙功能正常。车辆中的蓝牙组件工作正常。



提示！

如果蓝牙测试不成功，则通过 IMIB 靠近蓝牙控制单元在此进行测试（ULF、TCU、Combox、机头或收音机，根据车辆装备）。如果在控制单元附近进行蓝牙检测时找到车辆，则故障很有可能出在控制单元处蓝牙天线导线的插头上。这种情况下在此处继续进行故障查询。



重要！连接时间受限制！

如果在建立连接或传送蓝牙密码时发生超时，则连接会在大约 30 秒钟后自动中断。IMIB 显示屏上出现一条信息。

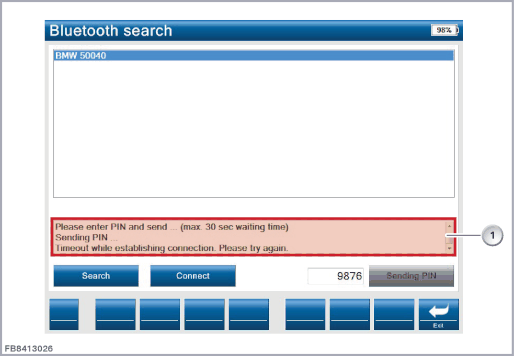

1

在注解栏内显示蓝牙连接的状态（超时）。



步骤 7（结束连接）

点击<断开>结束连接。



步骤 8（从车辆中删除 IMIB）

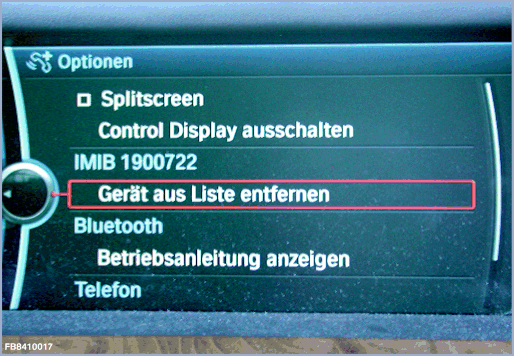

在蓝牙测试之后，必须将作为已连接的蓝牙设备的 IMIB 从车辆列表中重新删除。否则会毫无必要地占用车辆中蓝牙设备的存储空间。关于该功能可查阅车辆操作说明。
