本功能描述可同样用于 BMW 品牌和 MINI 品牌的车辆。功能在这两个品牌上相同。只是 Smartphone 的连接有所变化。BMW 车辆的视频接口已集成到底板中，并可通过一个相应的快速压紧适配接口与 Smartphone 连接。在 MINI 车辆上，Smartphone 通过一根专用 MINI Y 型电缆连接到中央控制台内的 USB 和 AUX 输入接口上。
目前支持下列终端设备：
AppleTM iPhone
AppleTM iPod Touch
Android Smartphone
支持的设备的详细列表可从网址 www.bmw.com/connectivity 或 www.mini.com/connectivity 上获取。
可提供下列连接 Smartphone 的途径：
| - | 通过快速压紧适配接口 (仅 BMW) |
| - | 通过 MINI Y 型电缆 (仅 MINI) |
将快速压紧适配接口插到电话底板上。将 Smartphone 插入快速压紧适配接口中。然后即自动建立起与车辆的 USB 连接。

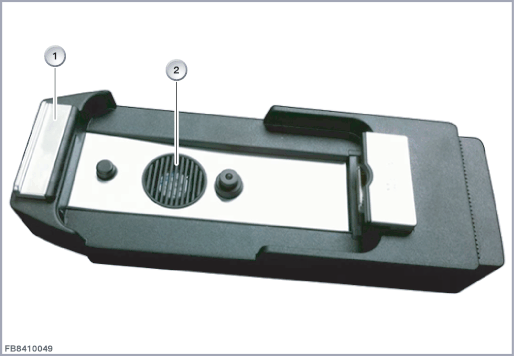

适用于 BMW 车辆的相应快速压紧适配接口可查阅计算机管理零件目录 (ETK)。支持视频功能的快速压紧适配接口可通过银色的弹出按钮来识别 (见图)。此外下面还带有标注 "VIDEO READY" 或 "MEDIA"。快速压紧适配接口可能另外装备一个用于冷却终端设备的风扇。
| 索引 |
说明 |
|---|---|
| 1 |
带银色弹出按钮的快速压紧适配接口 (图像也许相似) |
| 2 |
用于冷却终端设备的集成式风扇 |

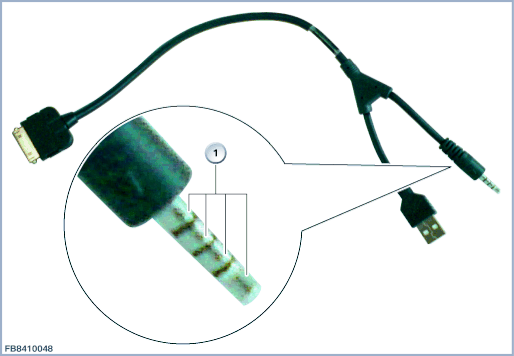

MINI Y 型电缆带有一个用于 Apple 终端设备的接口以及一个 USB 接口和一个 4 芯的模拟塞孔插头。数据交换和音频信号通过 USB 接口传递。视频信号通过塞孔插头以模拟方式输出。自生产日期 2011 年 3 月起，也通过塞孔插头以模拟方式传递立体声音频信号。
如果车辆具有相应的特种装备 (SA6NM)，则 MINI Y 型电缆包含在车辆的供货范围内。此电缆也可通过计算机管理零件目录 (ETK) 订购。
提示： 由系统决定，在 MINI 车辆上不能通过使用的快速压紧适配接口提供视频功能。
| 索引 |
说明 |
|---|---|
| 1 |
带 4 个触点接头的模拟连接 |

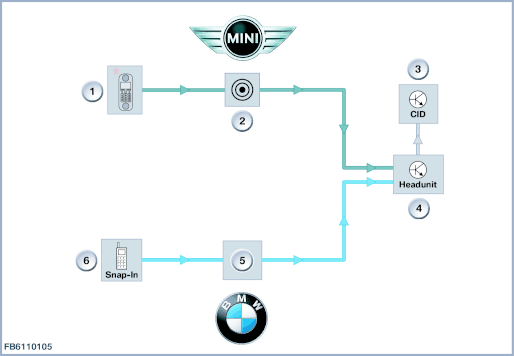

利用 Smartphone 的视频连接功能可以在车内的中央信息显示器 (CID) 上播放 Smartphone 上存储的视频文件 (电影、电视节目、播客等)。出于安全考虑，图像播放只在车辆静止时可用。图像数据通过 FBAS 导线 (复合彩色画面消隐同步信号) 以模拟方式传送到主机。
| 索引 |
说明 |
| 1 |
Smartphone (在 MINI 车辆上的连接) |
| 2 |
中央控制台 AUX 输入接口 (在 MINI 车辆上的连接) |
| 3 |
中央信息显示器 (CID) |
| 4 |
主机 |
| 5 |
快速压紧适配接口的底板 (在 BMW 车辆上的连接) |
| 6 |
带 Smartphone 的快速压紧适配接口 (在 BMW 车辆上的连接) |
Smartphone 只要一与车辆连接，就会作为外部设备出现在中央信息显示 (CID) 上的菜单 CD 光盘 / 多媒体中。可以通过控制器 / MINI 控制杆选择 Smartphone 上可供使用的视频。通过选择一个视频，主机会通过 USB 要求 Smartphone 进行播放。Smartphone 通过其视频输出端在 FBAS 导线上输出图像数据。主机接收这些图像数据并相应地处理，以便能够在中央信息显示器 (CID) 上显示这些图像数据。
为了在车内播放一个视频，必须按如下方式操作：
将 Smartphone 连接到车辆上。
打开收音机并调节出可以听清楚的音量。
在车内切换到多媒体菜单。(CD 光盘 / 多媒体 > 外部设备)
选择外部设备。于是通过 Smartphones 的名称显示此外部设备。
选择菜单选项视频。
从列表中通过选择启动相应的视频。
能够听到一个选择的视频的音频播放，然而不显示图像。在这种情况下音频播放通过 USB 进行，然而不在 FBAS 导线上以模拟方式传递视频图像。这时必须检查下列情况：
使用正确的 MINI Y 型电缆并检查接口。检查 ETK 中的零件号码。检查车辆上的接口。
使用认可的快速压紧适配接口并检查接口。比较 ETK 中的零件号码。检查车内电话底板上的接口。
打开收音机并调节出可以听清楚的音量。
如果能够在车辆上操作音乐播放器功能 (显示曲目和播放列表，MP3 音频播放)，则说明到车辆的 USB 连接无故障。在这种情况下必须将故障查询限定在视频输入端上。
检查 AUX 输入接口 (MINI) 或带快速压紧适配接口的底板 (BMW) 和主机之间的导线和插头连接。
通过诊断系统为检测提供了下列测试模块：
路径：功能结构 > 03 车身 > 音频、视频、电话、导航 > 电讯 > 系统检查
或
路径：功能结构 > 03 车身 > 音频、视频、电话、导航 > 视频系统
保留印刷错误、内容疏忽和技术更改的可能性。
