在调车时，倒车摄像机可提供在显示器上显示后向视野的可能性。根据当前设置，可在视频图像中显示多幅辅助图像。此外可以激活摄像机根据车速自动摆动。根据 iDrive 菜单中的设置，摄像机图像可以全屏显示或在主窗口中显示 (2/3 显示)。

倒车摄像机在调车时和连接挂车时提供支持。对于带原装 BMW 挂车挂钩的车辆，在倒车摄像机中规定了一个缩放模式。

倒车摄像机不能代替驾驶员对交通状况的直接评估！

倒车摄像机安装在后行李箱盖中。摄像机和控制单元安装在一个壳体中。由于物镜弓形弧而失真的图像可通过控制单元内的一个软件补偿。

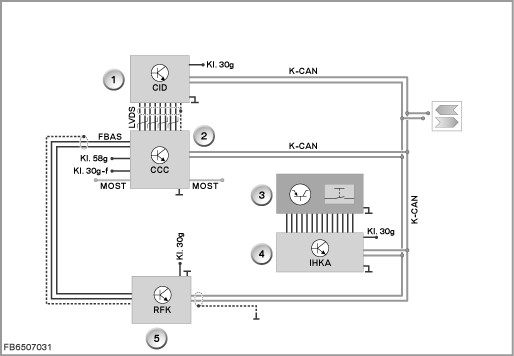

根据车辆装备，倒车摄像机信号被直接或间接 (通过视频模块或视频开关或视频转换开关) 传递到主机。



除泊车辅助系统 (PDC：Park Distance Control，驻车距离报警系统) 外，用 PDC 按钮还可以手动接通或关闭倒车摄像机 (特种装备 SA 3AG ”倒车摄像机” 与特种装备 SA 508 ”驻车距离报警系统 (PDC)” 的强制连接)。IHKA 控制单元读取此按钮的状态。IHKA 控制单元将此状态作为信息在 K-CAN 上发送。信息由倒车摄像机控制单元接收。

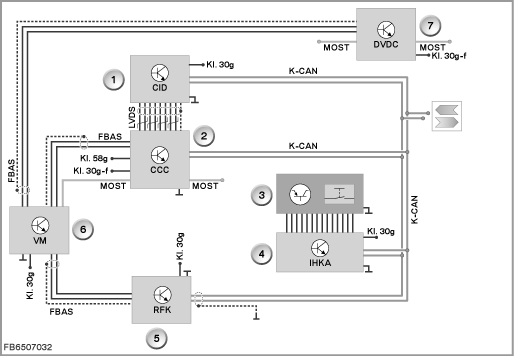

根据车辆装备，倒车摄像机图像不传递到主机，而是传递到视频模块。

视频模块由电视接收器与视频文本信息功能和择优多相式天线以及一个用于视频信号源的内部转换装置组成。

视频模块中的内部转换开关在需要时将复合彩色画面消隐同步信号 (FBAS) 或 RGB 信号 (信号与国家规格有关) 从电视接收器或从倒车摄像机连接到主机。

借助视频模块，可以与特种装备 ”电视功能” 配合提供倒车摄像机。

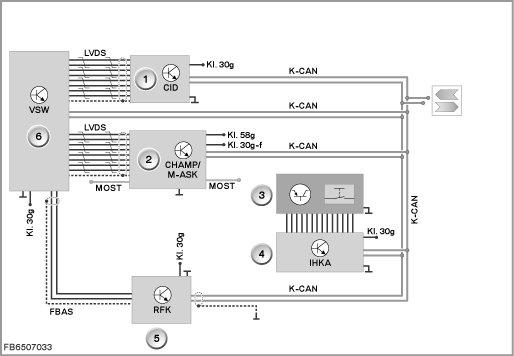

根据车辆装备的不同，倒车摄像机的图像不传递到主机，而传递到视频开关。

如果主机不能处理视频信号，数字式视频开关将倒车摄像机的复合彩色画面消隐同步信号 (FBAS) 转换成 LVDS 信号。根据需求将摄像机图像或主机的图像传递到中央信息显示器 (CID)。



自动视频转换开关是车辆中用于切换两个视频信号源的硬件解决方案。

车辆中的视频信号源：

倒车摄像机是主控制单元。DVD 机是副控制单元。

如果视频转换开关上同时存在两个视频信号源的视频信号，则只将倒车摄像机的视频信号接通到视频转换开关的输出端上。

如果不存在倒车摄像机的视频信号，则接通 DVD 机的视频信号。

借助视频转换开关，即使不带特种装备 ”电视功能”，也可以与特种装备 ”6 碟 DVD 机” 配合提供倒车摄像机。

倒车摄像机的图像在显示器上显示。根据设置可全屏显示或只在 CID 的左侧区域内显示。

通过总线端 Kl. 30 g 为倒车摄像机供电。保险丝位于后部分电器中。

可进行下列个性化设置：

可以将不同的辅助图像以覆盖图 (图像和文本) 的形式显示到摄像机画面中。这些辅助图像可在倒车摄像机菜单中接通或关闭。

可对倒车摄像机物镜进行加热。加热元件由倒车摄像机控制单元通过一个按脉冲宽度调制的信号 (PWM 信号) 控制。损坏的加热元件会引起一个故障代码存储记录。

倒车摄像机在未激活时断开图像输出。
