在操作远光灯时，远光灯辅助为驾驶员提供支持。借助于远光灯辅助系统，可根据交通状况自动接通和关闭远光灯。远光灯辅助识别行驶在前面的和迎面而来的车辆以及通常有照明的地点。通过远光灯自动及时关闭，例如远光灯辅助确保迎面而来的车辆不眩目。
优点： 操作远光灯时，减轻驾驶员的负担。借此提高驾驶员的舒适性。与手动相比，常常利用远光灯辅助打开远光灯。始终以最佳效果照亮驾驶员的视野范围。由此提高黑暗条件下的驾驶安全性。
只有在操作远光灯时，远光灯辅助才提供支持。驾驶员负责按照交通状况适当打开和关闭远光灯。随时可利用转向信号灯开关退出远光灯辅助工作状态。
特种装备 SA“远光灯辅助”(SA5AC)有用于不同 BMW 车型的型号。
| > | E60、E61、E63、E64、E65、E66：[系统概况 ...] |
| > | E89、E90、E91、E92、E93、E70、E71：[系统概况 ...] |
存在远光灯辅助时，只打开双氙气灯远光灯。
仅在大灯变光功能开启时，打开卤素灯。
下列部件和控制单元为远光灯辅助提供输入信号：
| - | 灯开关 只有当灯开关处在开关位置 A 时(A 代表自动车灯控制)，才能激活远光灯辅助系统。 |
| - | 转向灯开关/远光灯开关 利用转向信号灯开关激活和退出远光灯辅助工作状态。 参见下面，“操作”一节。 |
| - | 雨天 / 行车灯传感器 雨天/行车灯传感器测量环境亮度。进入黄昏后灯光模块打开近光灯。 只能在近光灯打开时激活远光灯辅助。前提条件是灯开关位于开关位置 A。 |
| - | 车轮转速传感器 车轮转速传感器测量各个车轮的轮周速度。DSC 控制单元(DSC：动态稳定控制系统)由此计算行驶速度。 行驶速度超出 50 km/h 时，打开远光灯。 行驶速度低于 38 km/h 时，关闭远光灯。 |
| - | DSC 传感器 DSC 传感器探测横向加速度并计算偏航角速度。 (“偏航”是指围绕垂直轴线的车辆移动，例如在弯道中)。 远光灯辅助利用偏航角速度能够更好地分析转向期间的图像。DSC 传感器位于驾驶员座椅下方。出于安全原因，带主动转向控制的车辆在前乘客座椅下方还有第 2 个 DSC 传感器。 |
| - | 图像传感器 图像传感器是一部用于识别光源的专用摄像机。 图像传感器将图像传输至远光灯辅助的控制单元。 图像通过 LVDS 数据导线传输(LVDS：低压差分信号)。 远光灯辅助的控制单元分析图像。 图像传感器和控制单元安装在一个壳体内并仅一期供应。 [更多信息 ...] |
| - | 倒车档开关 带手动变速箱的车辆中，倒车档开关提供“挂入倒车档”信息。倒车档开关将信息发送至灯光模块(LM)或脚部空间模块(FRM)。 挂入倒车档时，不打开远光灯。 |
| - | 选档杆位置开关 带有电子变速箱控制系统(EGS)的车辆中，选档杆位置开关提供“挂入倒车档”信息。选档杆位置开关将信息发送至 EGS 控制单元。EGS 控制单元以数据总线上的信息的形式发送信息。 挂入倒车档时，不打开远光灯。 |
| - | 选择角传感器和换档行程传感器 在带有自动换档控制的手动变速箱(SMG)的车辆中，选择角传感器和换档行程传感器提供“挂入倒车档”信息。选择角传感器和换档行程传感器将信息发送至 SMG 控制单元。SMG 控制单元以数据总线上的信息的形式发送信息。 挂入倒车档时，不打开远光灯。 |
下列控制单元参与了远光灯辅助系统：
| - | FLA： 远光灯辅助系统 FLA 控制单元分析图像传感器的图像。FLA 控制单元从 DSC 控制单元获取行驶速度和偏航角速度的信息。 FLA 控制单元将远光灯的打开建议或关闭建议发送至灯光模块(LM)或脚部空间模块(FRM)。此建议与交通状况、光照情况和行驶速度有关。 FLA 控制单元连接 K-CAN。 [更多信息 ...] |
| - | FRM 或 LM： 脚部空间模块或灯光模块 脚部空间模块或灯光模块包括不同的远光灯输入端参数尺寸：
根据其它的输入端参数脚部空间模块(FEM)或灯光模块(LM)决定是否打开或关闭远光灯。
|
| - | DSC： 动态稳定控制系统 DSC 控制单元根据车轮转速传感器的信号计算行驶速度。DSC 控制单元将行驶速度发送至远光灯辅助。 DSC 控制单元同样将 DSC 传感器中的偏转率传感器信息发送至远光灯辅助。 |
| - | SZL： 转向柱开关中心 在 SZL 控制单元中读取和分析行驶方向转向信号灯开关的开关信号。SZL 控制单元将转向信号灯开关的开关位置发送至脚部空间模块(FRM)或灯光模块(LM)。 |
下列部件将被控制：
| - | 双氙气灯 脚部空间模块(FRM)或灯光模块(LM)控制双氙气灯。 |
存在远光灯辅助时，只打开双氙气灯远光灯。仅在大灯变光功能开启时，打开卤素灯。
| - | 组合仪表 在组合仪表中有以下显示：
参见下面，“系统功能”一节 |
下列部件承担远光灯辅助的供电：
| - | PM： 供电模块 > E65、E66 供电模块(PM)给远光灯辅助供电。 |
| - | 后部配电器 > E60、E61、E63、E64 后部配电器给远光灯辅助供电。 |
| - | 接线盒中的配电器 > E89、E90、E91、E92、E93 接线盒中的分电器为远光灯辅助供电。 |
| - | 后部配电器 > E70、E71 后部配电器给远光灯辅助供电。 |
FLA 控制单元根据交通状况将远光灯的打开建议或关闭建议发送至灯光模块(LM)或脚部空间模块(FRM)。根据该建议和各种其它的输入端参数，灯光模块(LM)或脚部空间模块(FEM)决定是否打开或关闭远光灯。
将描述远光灯辅助的下列系统功能：
| - | 对面来车时自动关闭远光灯 |
| - | 前面有行驶车辆时自动关闭远光灯 |
| - | 照明足够亮时自动关闭远光灯 |
| - | 自动打开远光灯 |
| - | 组合仪表中的显示 |
| - | 远光灯辅助的功能限制 |
| - | 自动校准远光灯辅助 |

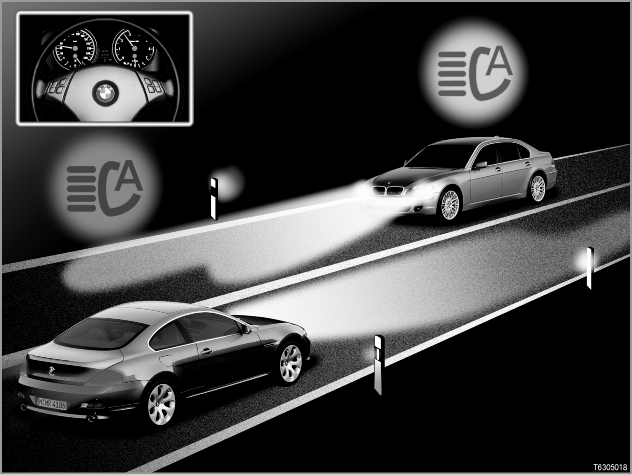

对面来车时自动关闭远光灯 远光灯光束的作用距离约 400 m。图像传感器感知范围的作用距离约 1000 m。因此可确保，图像传感器在远光灯光束给对面来车造成眩目之前即识别到对面来车。 如果图像传感器识别出迎面而来的车辆，FLA 控制单元则将关闭建议发送至灯光模块(LM)或脚部空间模块(FRM)。灯光模块(LM)或脚部空间模块(FRM)关闭远光灯。 |
|
前面有行驶车辆时自动关闭远光灯 如果图像传感器识别出前面行驶的车辆，FLA 控制单元则将关闭建议发送至灯光模块(LM)或脚部空间模块(FRM)。灯光模块(LM)或脚部空间模块(FRM)关闭远光灯。 |
|
照明足够亮时自动关闭远光灯 如果图像传感器识别出照明足够亮的环境，FLA 控制单元则将关闭建议发送至灯光模块(LM)或脚部空间模块(FRM)。灯光模块(LM)或脚部空间模块(FRM)关闭远光灯。 照明足够亮表示：
|
|
自动打开远光灯 远光灯不会造成眩目时，灯光模块或脚部空间模块打开远光灯。双氙气大灯开启。 |
|
组合仪表中的显示 如果激活了远光灯辅助，则组合仪表内的 FLA 指示灯亮起。 此外，打开远光灯时，远光灯指示灯像往常一样亮起。 FLA 控制单元识别出系统故障时，显示检查控制图标。 [更多信息 ...] |
|
远光灯辅助的功能限制 在下列情况下，可能存在远光灯辅助的功能限制：
|
|
自动校准远光灯辅助 图像传感器必须与中心线齐平，这样才能正常运转。夜间行驶时，远光灯辅助可自动向左校准 3 度和向右校准 3 度。借此平衡与中心线的细微偏差。 自动校准远光灯辅助的行驶状态有：
[更多信息 ...] |
远光灯辅助的操作将在一个单独的章节中进行说明。
将描述远光灯辅助的下列操作：
| - | 打开自动车灯控制 |
| - | 激活远光灯辅助系统 |
| - | 禁用远光灯辅助 |
| - | 重新打开远光灯辅助 |
| - | 打开大灯变光功能 |
[更多信息 ...]
由于技术原因，下列接通条件之间有所不同：
| - | FLA 控制单元的接通条件 FLA 控制单元从总线端 Kl. 15 接通起激活。 |
| - | 远光灯辅助的接通条件
|
| - | 远光灯的接通条件
|
具有下列售后服务提示：
| - | 一般说明：[更多信息 ...] |
| - | 诊断：[更多信息 ...] |
| - | 设码 / 编程：--- |
保留印刷错误、内容疏忽和技术更改的可能性。
