31 12 002
拆卸和安装/更换左上部横向摆臂
提示：
如果横向摆臂上带有标记 + 或 -（参见插图），则是车轮外倾角校正横向导臂：
使用这些车轮外倾角校正横向导臂，以将车轮外倾角数值修正 30 角分。只在高于或低于公差值时使用！
如果横向摆臂不带标记，则是批量零件。

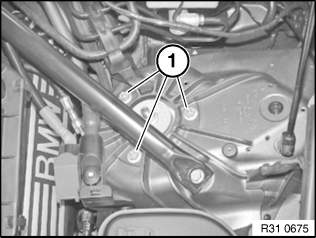

松开螺母 (1)。
安装说明：
更换自锁螺母。
拧紧力矩
31 31 1AZ。

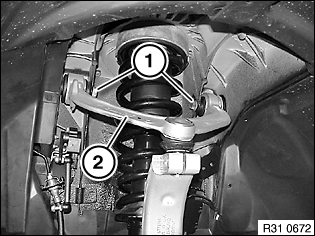

松开螺母 (1)。
将铰接杆 (2) 从上部横向摆臂 (3) 上拆下。
安装说明：
更新自锁螺母。
拧紧力矩
37 14 5AZ

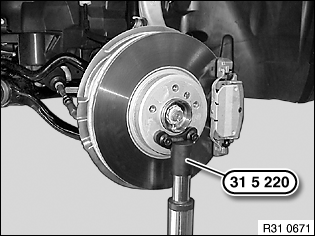

将专用工具
31 5 220 用车轮螺栓固定在从动法兰上。
用专用工具
31 5 220 和通用升降机支撑住摆动轴承。

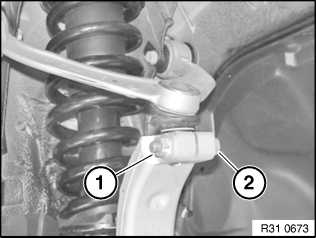

松开螺母 (1)。
拉出螺栓 (2)。
将横向摆臂 从摆动轴承 中松开。
安装说明：
保持横向摆臂在摆动轴承上的连接洁净、无油和无油脂。
注意螺栓的插入方向。
螺栓必须正确位于球面轴颈的凹槽中。
更新自锁螺母。
拧紧力矩
31 12 6AZ
注意！

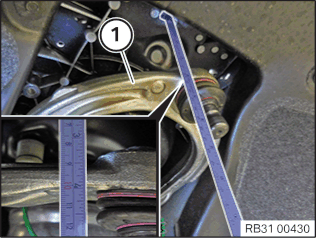

在车身上松开横向摆臂 (1) 的螺栓连接钱，务必在标准位置上确定横向摆臂的高度。
为此，测量并记录下横向摆臂 (1) 和车身之间的尺寸。
松开螺栓 (1) 的螺母。
取出螺栓 (1)，如有必要，借助通用升降机降低 / 抬起摆动轴承和减震支柱。
安装说明：
更换螺栓和螺母。
将横向摆臂调整到之前确定的尺寸上。
拧紧螺栓连接。
拧紧力矩
31 12 5AZ
