31 12 050 拆卸和安装/更换左或右拉杆

需要的专用工具：

  • 31 2 240
  • 31 2 247
提示：

如果是 M 型车辆，则更新两个拉杆。


需要的准备工作：

  • 拆下 前轮
  • 拆下 前部机组防护板
  • 拆下 转向器的下部侧面盖板

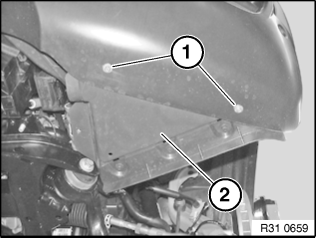

松开螺栓 (1)。
将前轮罩盖板 (2) 从保险杠饰板中取出。
安装说明：

注意轮罩盖板的正确位置。

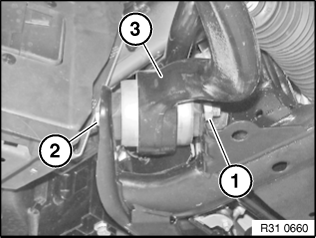

松开螺母 (1)，取出螺栓 (2)。
将拉杆 (3) 从前桥架梁上拆下。
安装说明：

更换螺栓和螺母。
将螺栓连接 在标准状态下拧紧。
拧紧力矩  31 12 1AZ。


注意！

拉杆 不得用冲击工具从摆动轴承上松开！
注意专用工具是否正确定位在摆动轴承的钢衬套上！ 如果钢衬套自行移动，则必须更新摆动轴承。
不得损坏拉杆的橡胶防尘罩！
必须避免从轴颈中拔出不锈钢环！

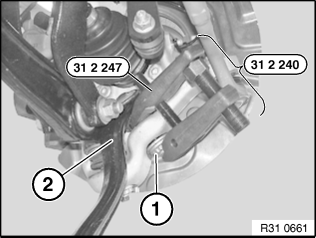

将螺母 (1) 松开二至三个螺距。
如有必要，将下部件 31 2 242 更换为下部件  31 2 247。
将拉杆（2）用专用工具  31 2 240 从摆动轴承中顶出。
拧下螺母 (1) 并将拉杆 (2) 从摆动轴承上拆下。
安装说明：

保持拉杆在摆动轴承上的连接洁净、无油和无油脂。
更换自锁螺母。
拧紧力矩  31 12 2AZ。
