63 12 140 拆卸和安装 (更新) 左侧采用 LED 技术的大灯
需要的准备工作：

  • 拆下 左前轮罩盖（前部部件）
  • 松开左侧 轮罩附加水箱


警告！
注意 灯泡/照明工具（外部照明）的相关提示。
GRA-PIX-GRCI0000-20-INFO.png 注意！

有损坏危险
小心地执行下列工作步骤，避免损坏侧围、大灯、电线束。


松开前侧围的螺栓 (1)。
松开大灯的螺栓 (2)。
拧紧力矩 63 12 2AZ 。
脱开插头连接（3）。
松脱电线束  (4)。
GRA-PIX-GRCI0000-20-INFO.png 注意！

有损坏危险

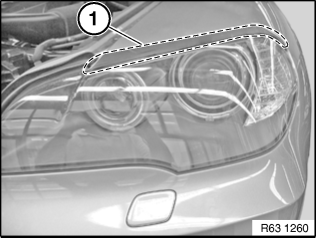

完全粘贴标记区域 (1) 内的前侧围以及大灯配光镜


松开螺栓 (1)。拧紧力矩 63 12 1AZ。
稍微向外按压侧围 (2)，并向后抽出大灯。
安装说明：

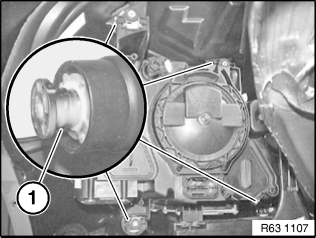

  • 借助车身的滚花螺钉 (1) 调整大灯间隙尺寸
  • 调整 大灯


在更新时：
  • 对于美规： 检查 横向调整闭锁
  • 改装 LED 大灯控制模块
  • 改装 转弯照明灯 LED 模组
