34 41 280 拆卸和安装 / 更新驻车制动器 (EMF) 带控制单元的伺服单元
需要的准备工作：

  • 拆卸 两个后轮


注意！

接下来的操作只能用自 软件版本 02.18 起的 BMW 诊断系统 ISID 进行。


删除故障代码存储器的故障记忆。
检查伺服单元的功能。
如果伺服马达损坏，在 BMW 诊断系统中设置修理厂模式。
  • 操作流程：
    • 进行车辆 识别。
    • 进行 车辆测试。
    • 激活菜单选项 操作。
      -
      激活 服务功能。
      • 界面 1：
        菜单选项：
        激活 02 底盘
      • 界面 2：
        菜单选项：
        激活 驻车制动器
      • 界面 3：
        菜单选项：
        激活 修理厂模式
        -
        查询结果列表：
        文件 "ABL S3440 L4 WKM" - 激活修理厂模式
        -
        过程 / 选择：
        菜单选项：
        激活 1 设置修理厂模式
        -
        步骤：
        于是显示 已设置修理厂模式
在更新时：
如果不能激活 EMF 伺服单元的修理厂模式，则必须将 拉线用紧急解除联锁装置解锁。
打开行李箱内的左后盖板。

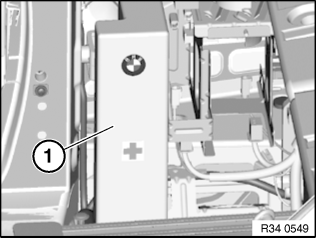

取出急救箱 (1)。
紧急解锁拉线 (1) 必须与伺服单元一起拆卸。

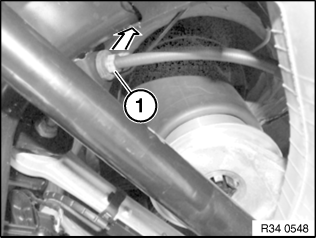

挤压两个锁止凸耳并向下按压紧急解锁拉线 (1)。
将紧急解锁拉线从后桥上的导向装置中松脱。
主动防侧倾系统：

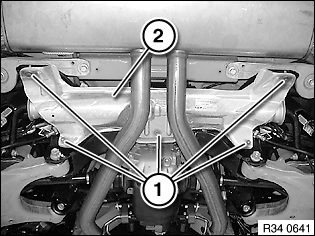

松开螺栓 (1) 并拆卸隔热板 (2)。
将 稳定杆在轴承位置处松开并向下翻转。

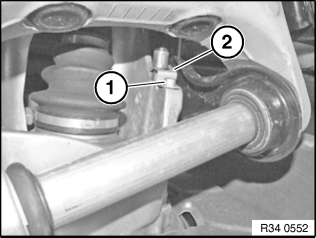

松开螺栓 (1) 并拆卸左右弹簧夹 (2)。
安装说明：

拧紧力矩 34 41 1AZ。


将手制动器拉线 (1) 从左右支架中取下。

型号 1：

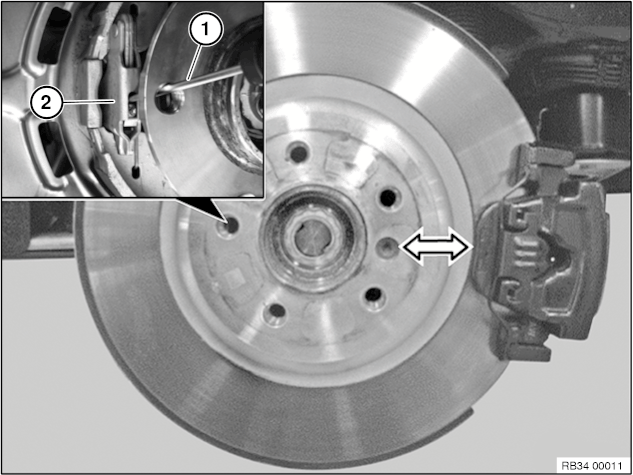

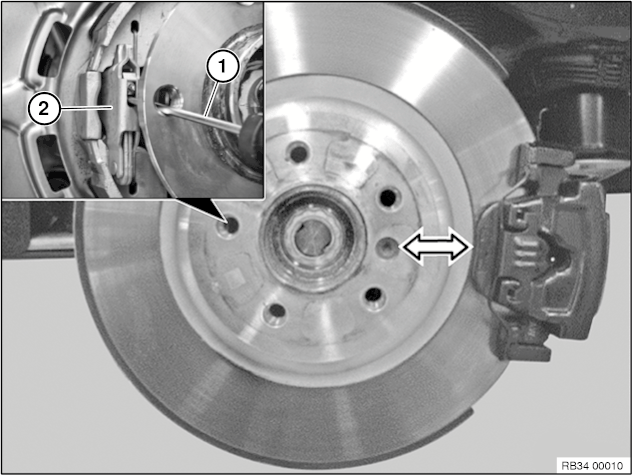

将制动盘如图所示 (箭头) 转动到位。
将螺丝起子 (1) 如图所示放到扩张锁止器 (2) 上。
提示：

为清楚起见，图示不带制动盘。



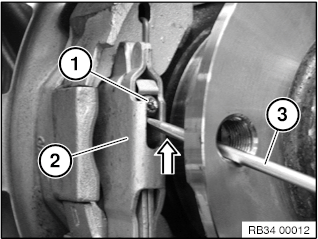

将手制动器拉线在轮架后面朝扩张锁止器 (2) 方向拉至极限位置并固定。
同时将扩张锁止器 (2) 中的接头 (1) 用普通螺丝起子 (3) 按压至上部极限位置。
螺丝起子：杆长度 40 mm、刀片宽度 4 mm
将手制动器拉线从轮架中拉出。
提示：

在抬起接头 (1) 前不允许拉出拉线。



2 型：
将制动盘如图所示 (箭头) 转动到位。
将螺丝起子 (1) 如图所示放到扩张锁止器 (2) 上。
提示：

为清楚起见，图示不带制动盘。

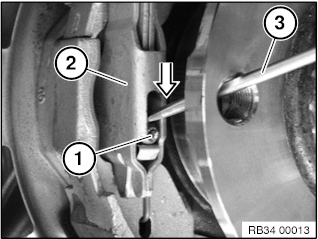

将手制动器拉线在轮架后面朝扩张锁止器 (2) 方向拉至极限位置并固定。
同时将扩张锁止器 (2) 中的接头 (1) 用普通螺丝起子 (3) 按压至下部极限位置。
螺丝起子：杆长度 40 mm、刀片宽度 4 mm
将手制动器拉线从轮架中拉出。
提示：

在未将接头 (1) 向下按压至极限位置之前，不允许拉出拉线。



安装说明：

在手制动器拉线的接头上涂抹装配膏 (零件号码 81 22 9 407 171)。
通过 BMW 零件部订购。
将手制动器拉线 水平插入制动器支架 / 制动保护板中。外壳必须插入至极限位置。
必须听见手制动器拉线接头嵌入扩张锁止器的声音。

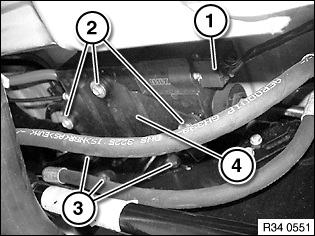

脱开插头连接 (1)。
松开螺栓  (2)。
安装说明：

拧紧力矩 34 41 4AZ。


松开螺栓 (3) 并拆卸支架 (4)。
安装说明：

拧紧力矩 34 41 3AZ。


抽出伺服单元与手制动器拉线和紧急解锁拉线。
装配完成之后：
  • 在 BMW 诊断系统中进行试运转 / 功能测试。
    • 路径
      -
      作用
      -
      服务功能
      -
      底盘
      -
      驻车制动器
      -
      试运转 / 功能测试
在更新时：
  • 进行控制单元编程 / 设码
  • 进行驻车制动器试运转 / 功能测试
