12 13 511
拆卸 / 更新点火线圈(S63)
注意！
点火线圈不允许被燃油污染。
硅酮材料的稳定性会因接触燃油而显著降低，从而可能导致点火线圈失效！
火花塞插头的硅树脂软管涂有滑石粉，以便减小拉拔力。不允许在硅树脂软管上涂油或油脂。因此会造成硅树脂材料的稳定性显著降低，从而可能导致点火线圈失效。
点火线圈不允许被燃油污染。
硅酮材料的稳定性会因接触燃油而显著降低，从而可能导致点火线圈失效！
规格

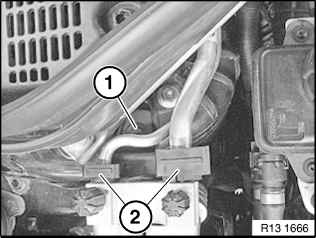

1：
松开螺栓 (1)。
拧紧力矩
17 10 7AZ。
将储液罐及定位板放置一侧。

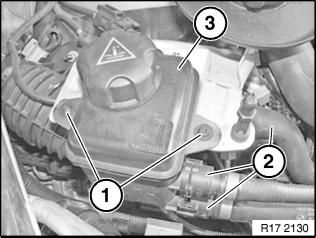

规格 2：
松开螺栓 (1)。
拧紧力矩
17 10 4AZ。
不得取出冷却液软管 (2) ！
从支架上松开增压空气冷却器储液罐 (3)。

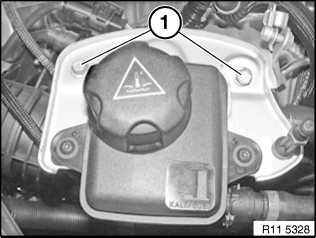

松开螺栓 (1)。
拧紧力矩
13 71 10AZ。
将支架 (2) 和空调线路置于一侧。
取出增压空气冷却器储液罐，并置于一侧。

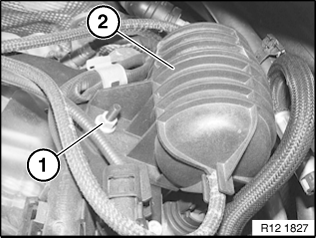

松开螺母 (1)。
拧紧力矩
13 71 9AZ。
从支架上取下左侧真空储能器 (2)，置于一侧。

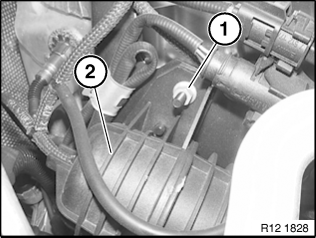

松开螺母 (1)。
拧紧力矩
13 71 9AZ。
从支架上取下右侧真空储能器 (2)，置于一侧。

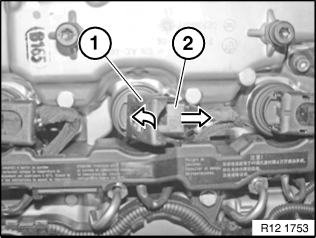

松开点火线圈 (2) 的插头卡子 (1) 并拔下插头。
缓慢向上拉出点火线圈（2），不要迅速拉出。
提示： 有可能造成硅树脂软管裂开和损坏。
此工作步骤适用于所有点火线圈。
安装说明：

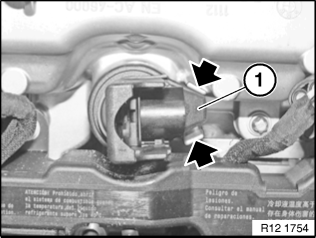

安装点火线圈（１），用较小的力，必要时以略微来回转动的方式将其压至极限位置。接着检查防扭转装置。
橡胶帽必须完全围住气缸盖罩的密封凸缘。
提示： 橡胶件挤压变形时，在发动机运转的情况下点火线圈可能再次移出。
安装说明：

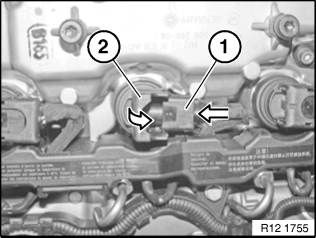

将插头 (1) 在翻开插头卡子 (2) 时推到点火线圈上。
把插头卡子 (2) 小心地沿箭头方向合上。
插头卡子必须不必费很大的力嵌入。
关闭锁止杆时，插头必须几乎无间隙地靠在配对件上。此时杆侧面靠在配对件上内侧。
提示： 安装状态错误时，可能导致锁止杆变形。因此插头连接不再安全卡止。后果是，发动机运转时插头可能移出（接触不良、断火）。
提示：
删除故障代码存储器的故障记忆。
装配好发动机。
